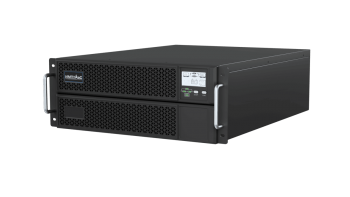

ИБП ИМПУЛЬС ФОРВАРД 3120 (Россия) – это ОнЛайн ИБП, построенный по схеме двойного преобразования с полным цифровым управлением с применением цифровых сигнальных процессоров (DSP). Устройство обеспечивает стабильное и бесперебойное питание критичной нагрузки, чувствительной к прерыванию электропитания, скачкам и выбросам напряжения, наличию гармонических искажений сигнала и отклонений по частоте. Конфигурация с трехфазным входом и однофазным выходом обеспечивает при этом равномерное распределение мощности однофазной нагрузки по трем входным фазам питающей сети. Форм-фактор корпуса ИБП позволяет устанавливать устройство в стандартный телекоммуникационный шкаф (19’’).
Технические характеристики:
| Серия ИБП | ФОРВАРД 31 (Россия) |
|---|---|
| Модель | ФОРВАРД 3120 (Россия) |
| Тип ИБП | on-line |
| Номинальная мощность | 20 кВА / 20 кВт |
| Число фаз (вход) | 1/3 (настраивается) |
| Входное напряжение | ~ 380/400 В (линейное) / ~ 220/230 В (фазное) |
| Диапазон входного напряжения | ~132 – 288 В |
| Нижняя граница напряжения перехода на работу от АКБ | ~ 176 В при нагрузке ≤100%; ~ 154 В при нагрузке < 90%; ~ 132 В при нагрузке < 75%; ~ 110 В при нагрузке < 50% |
| Верхняя граница напряжения перехода на работу от АКБ | ~ 288 В |
| Нижняя граница напряжения возврата в нормальный режим работы | ~ 192 В при нагрузке ≤100%; ~ 170 В при нагрузке < 90%; ~ 145 В при нагрузке < 75%; ~ 121 В при нагрузке < 50% |
| Верхняя граница напряжения возврата в нормальный режим работы | ~ 281 В |
| Напряжение (батарея) | 192 В |
| Выходное напряжение | ~ 220/230/240 В (настраивается) |
| Входной коэффициент мощности | ≥ 0.99 |
| Число фаз (выход) | 1 |
| Выходной коэффициент мощности | 1 |
| Входная частота | 40 – 70 Гц |
| Выходная частота | Нормальный режим: 45 – 55 (вход 50 Гц); 55 – 65 (вход 60Гц), настраивается; Режим АКБ: 50/60 ± 0.1% |
| Диапазон входной частоты | 40 – 70 Гц |
| Искажение – линейная нагрузка | ≤ 1% |
| Искажение – нелинейная нагрузка | ≤ 3% |
| Искажение входного тока | < 4 % |
| Вес без батареи | 23.5 кг |
| Зарядный ток | 5 А |
| Габариты, ШхГхВ | 440х660х172 мм |
| Высота в U | 4 |
| КПД | 0.95 |
| Уровень шума | < 62 дБА на расстоянии 1 м дБ |
| Перегрузочная способность инвертора | Нормальный режим / Режим АКБ: 105%-110% – 10 мин, 111%-125% – 1 мин, 126%-150% – 30 сек, >150% – 200 мсек; Режим байпаса: > 125% – время работы не ограничено, 126%-130% – 5 мин, 131%-150% – 1 мин, > 150% – 200 мсек |
| Тип подключаемых АКБ | внешние |
| Интерфейс USB | есть |
| Светодиодные индикаторы | Отказ входной сети, низкий уровень заряда АКБ, перегрузка, общая авария, режим байпаса, режим АКБ |
| Время переключения | 0 мс – с сети на АКБ, 0 мс – на байпас |
| Форма выходного сигнала | Чистая синусоида |
| Совместная работа с генератором | да |
| RS232 | есть |
| Smart Slot | есть |
| EPO | есть |
| Защита от короткого замыкания | да |
| Влажность | 20 – 95 % при 0…+40 ⁰С (без конденсации) |
| Рабочие температуры | 0…+40 ⁰С / -40…+70 ⁰С |
| Cтабильность напряжения | ± 1% |
| Крест-фактор | 3:1 |
| Диапазон напряжений байпаса | Верхний предел напряжения байпаса: +25% ÷ + 10%: настраивается, по умолчанию: +15%; Нижний предел напряжения байпаса: -40% ÷ – 10%: настраивается, по умолчанию: -20% |
