Назначение
Реле контроля пуска электродвигателя РКП-380Д предназначено для управления пуском трёхфазного асинхронного электродвигателя (АЭД) в промышленных установках (компрессоры, насосы, вентиляторы и т.п.) силовыми контакторами или другими коммутирующими устройствами при помощи контактов внутренних реле Р1-Р3.

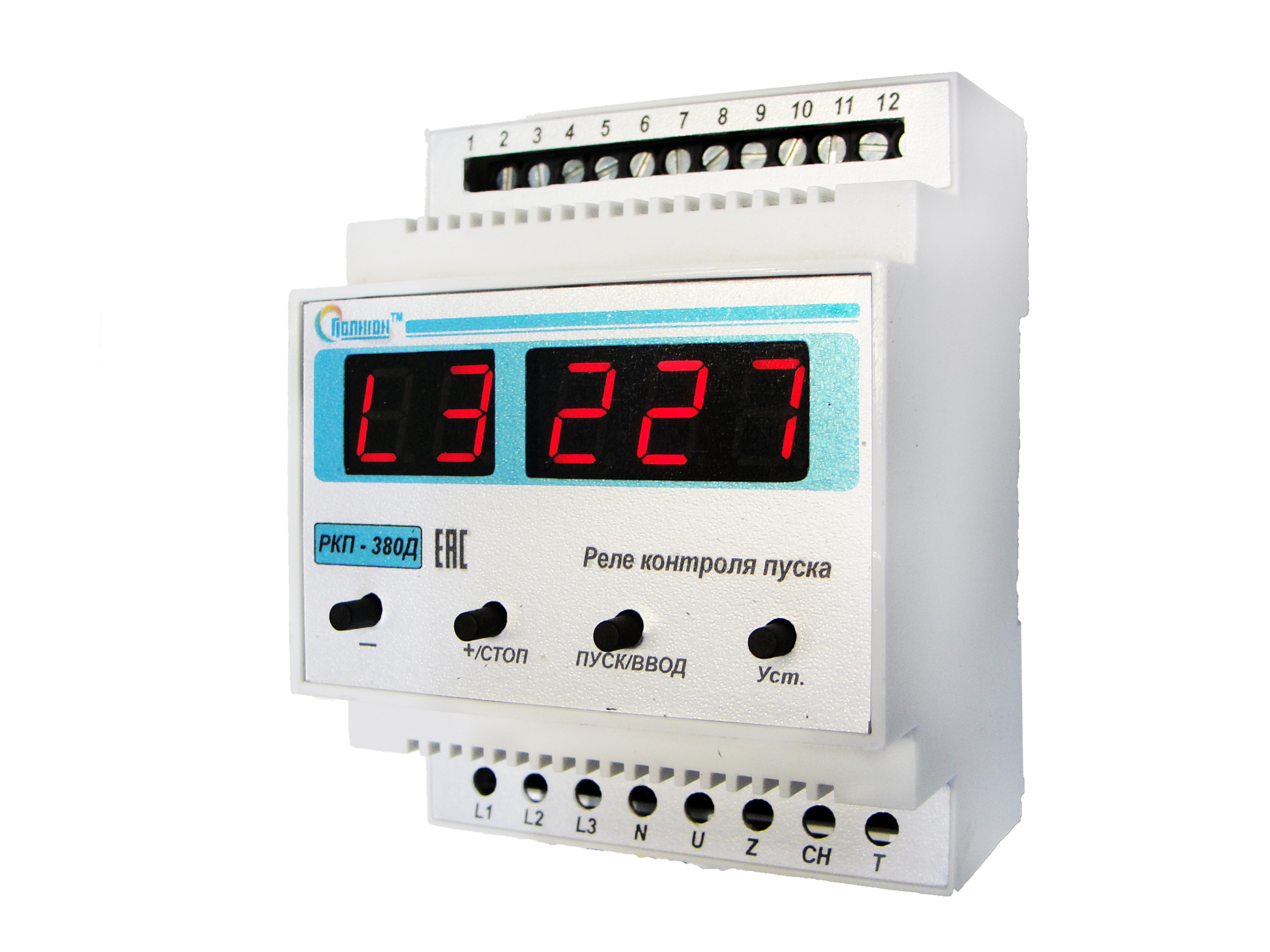

Конструкция
Реле РКП-380Д выполнен в корпусе для установки на DIN-рейку.
На лицевой панели блока находятся:
– LED-дисплей;
– 4 кнопки для управления режимами работы и режимом программирования реле РКП-380Д: «Меню», «Запись», «-/СТОП», «+/ПУСК».
Обеспечивает
Реле РКП-380Д применяется на промышленных предприятиях, использующих трёхфазную сеть 380В с глухозаземлённой нейтралью и обеспечивает:
– контроль и отображение текущих показаний напряжения трехфазной сети 220 В/ 380 В, 50 Гц, не зависимо по каждой фазе;
– автоматическое управление работой АЭД при помощи внутренних реле согласно заданным значениям (см. таблицу 1 и п/п «Режим программирования»);
– плавный пуск АЭД, путём переключения со схемы «звезда» на схему «треугольник»;
– отключение АЭД при срабатывании аварийных датчиков;
– возможность автоматического управления по сигналам от внешних датчиков;
– подсчет, индикацию и возможность редактирования времени наработки АЭД, а так же управление (вкл/откл) внешним счётчиком наработки;
– программирование параметров (напряжения, временных задержек и режимов работы) реле РКП-380.
– контроль и отображение текущих показаний напряжения трехфазной сети 220 В/ 380 В, 50 Гц, не зависимо по каждой фазе;
– автоматическое управление работой АЭД при помощи внутренних реле согласно заданным значениям (см. таблицу 1 и п/п «Режим программирования»);
– плавный пуск АЭД, путём переключения со схемы «звезда» на схему «треугольник»;
– отключение АЭД при срабатывании аварийных датчиков;
– возможность автоматического управления по сигналам от внешних датчиков;
– подсчет, индикацию и возможность редактирования времени наработки АЭД, а так же управление (вкл/откл) внешним счётчиком наработки;
– программирование параметров (напряжения, временных задержек и режимов работы) реле РКП-380.
Схема РКП-380Д
Технические характеристики:
| Номинальное напряжение, В, Гц | 220/380 В; 50 Гц |
| Время работы в режиме пуска по схеме «звезда» | 0,1 – 99,9 с |
| Диапазон установки значения минимального фазного напряжения «U, (В)», выкл/вкл | 150 – 210 В |
| Диапазон установки значения максимального фазного напряжения выключения «U, (В)» | 230 – 270 В |
| Временная задержка на переключении со «звезды» на «треугольник» | 0,1 – 99,9 с |
| Временная задержка блокировки АЭД в «автоматическом» режиме работы | 1 – 250 с |
| Временная задержка размыкания контактов датчика D3 | 60 – 250 с |
| Напряжение для внешнего счетчика моточасов | =12±20% В |
| Выходной ток внешнего счетчика моточасов, не более | 0,02 А |
| Максимальный коммутируемый ток контакта внутреннего реле (режим АС1 240 В) | 6 А |
| Масса, кг | 0,25 кг |
| Габаритные размеры, мм | 71х90х60 мм |
